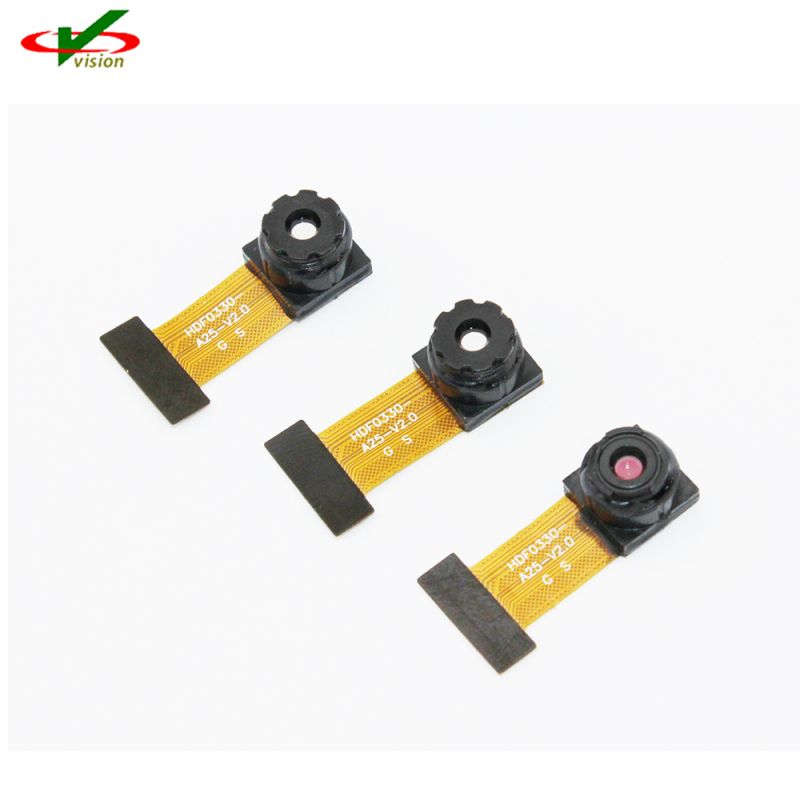

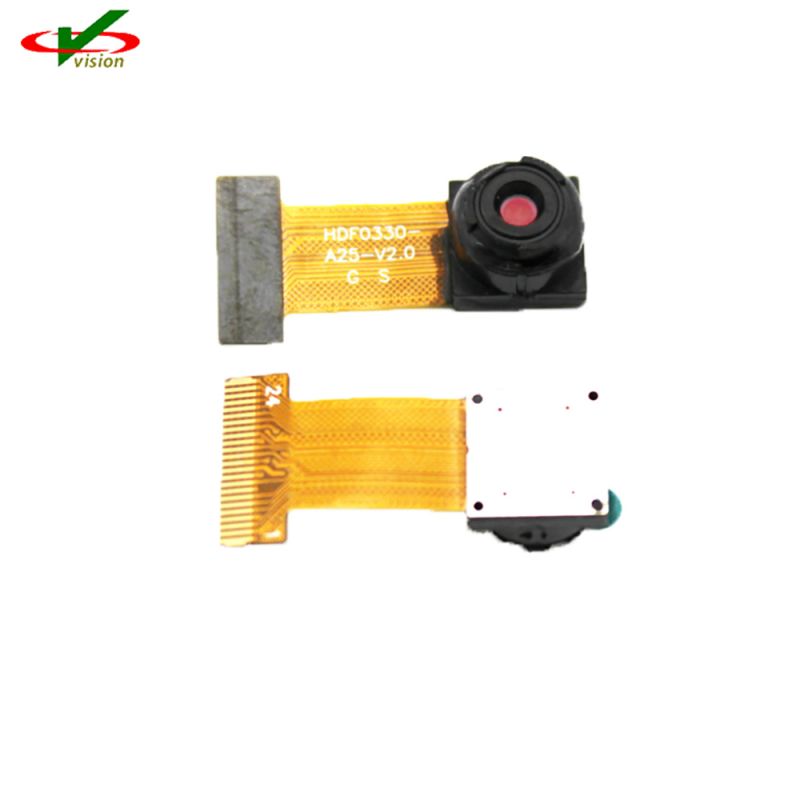

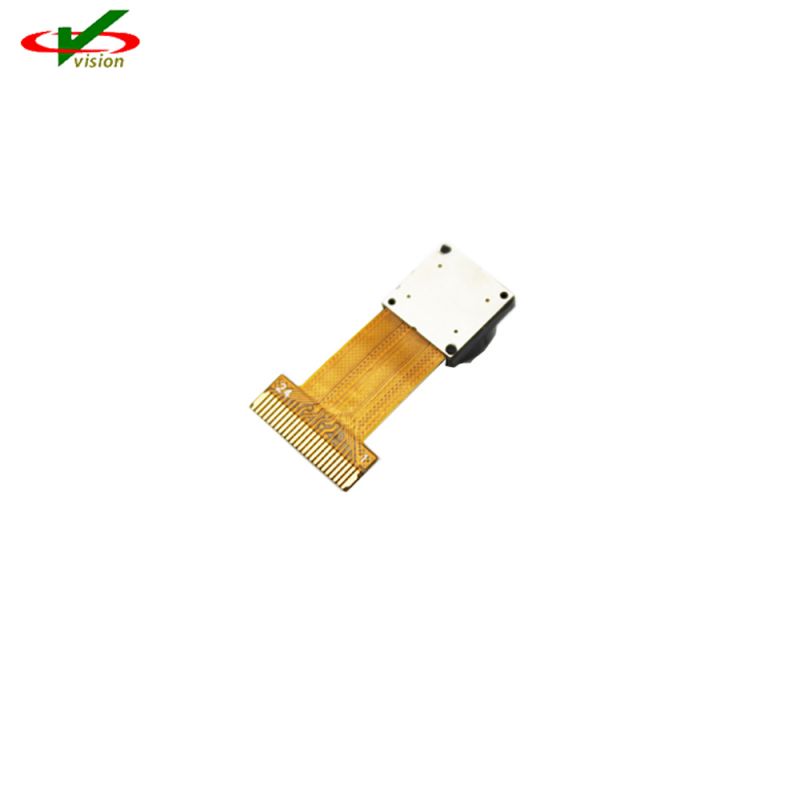

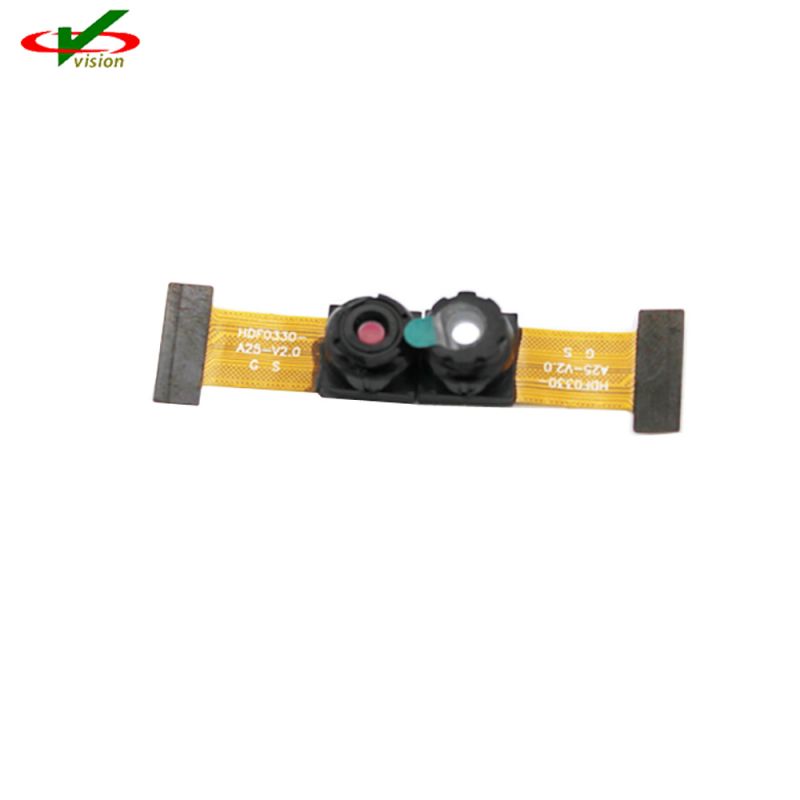

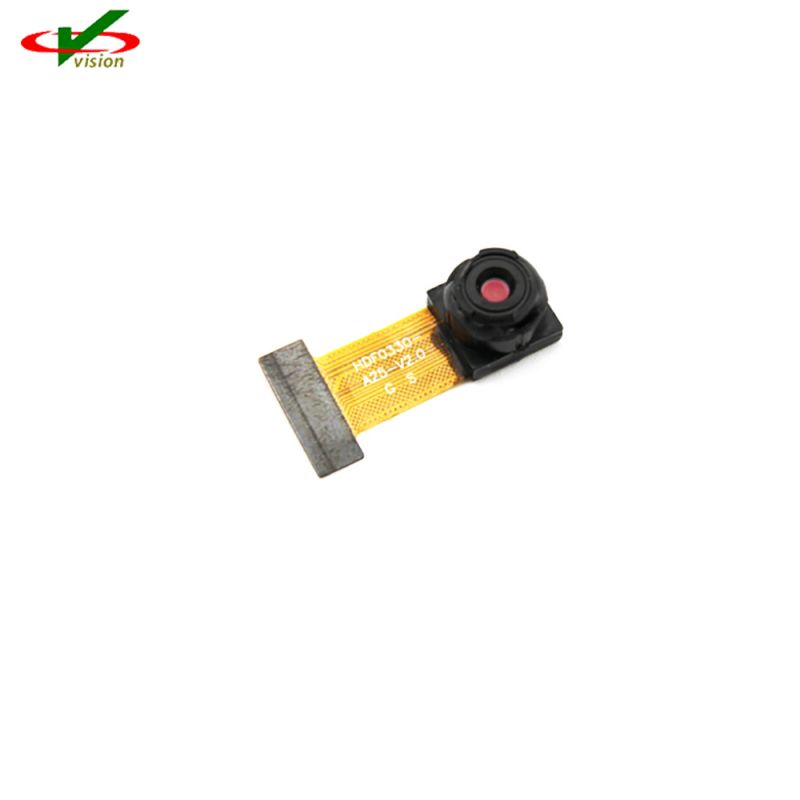

फुल-एचडी कैमरा मॉड्यूल AR0330 3.15 मेगापिक्सल (2048H x 1536V) डिजिटल स्टिल इमेज कैप्चर और 1080p30+20% EIS (2304H x 1296V) डिजिटल वीडियो मोड को सपोर्ट कर सकता है।
एप्टिना का फुल-एचडी कैमरा मॉड्यूल AR0330 एक 1/3-इंच CMOS डिजिटल इमेज सेंसर है जिसमें 2304Hx1536V की सक्रिय-पिक्सेल सरणी है।
फुल-एचडी कैमरा मॉड्यूल AR0330 में विंडोिंग, मिररिंग, कॉलम और रो सबसैंपलिंग मोड और स्नैपशॉट मोड जैसे अत्याधुनिक ऑन-चिप कैमरा फ़ंक्शन शामिल हैं।
• Aptina™ A-Pix™ तकनीक के साथ 2.2μm पिक्सेल
• कम रोशनी में बेहतर प्रदर्शन
• 3.4 एमपी (3:2) और 3.15 एमपी (4:3) स्थिर चित्र
• बाहरी यांत्रिक शटर के लिए समर्थन
• बाहरी एलईडी या क्सीनन फ्लैश के लिए समर्थन
• डेटा इंटरफ़ेस: दो-लेन सीरियल एमआईपीआई या समानांतर इंटरफ़ेस
• ऑन-चिप फेज़-लॉक्ड लूप (पीएलएल) ऑसिलेटर
• एकीकृत स्थिति-आधारित रंग और लेंस छायांकन सुधार
• सरल दो-तार सीरियल इंटरफ़ेस
• ऑटो ब्लैक लेवल कैलिब्रेशन
• 12 से 10 बिट आउटपुट ए-लॉ संपीड़न
• सटीक फ़्रेम-दर नियंत्रण और दो सेंसर को सिंक्रनाइज़ करने के लिए स्लेव मोड
मुख्य पैरामीटर | विशिष्ट मूल्य | ||
ऑप्टिकल प्रारूप | 1/3-इंच (6.0 मिमी) | ||
संपूर्ण सरणी: 6.09 मिमी | |||
स्थिर छवि: 5.63 मिमी (4:3) | |||
एचडी छवि: 5.82 मिमी (16:9) | |||
सक्रिय पिक्सेल | 2304(एच) x 1536(वी): (संपूर्ण सरणी): | ||
5.07 मिमी (एच) x 3.38 मिमी (वी) | |||
2048(एच) x 1536(वी) (4:3, स्टिल मोड) | |||
2304(एच) x 1296(वी) (16:9, एसएचडी मोड) | |||
पिक्सेल आकार | 2.2μm x 2.2μm | ||
रंग फ़िल्टर सरणी | आरजीबी बायर | ||
शटर प्रकार | ईआरएस और जीआरआर | ||
इनपुट घड़ी रेंज | 6 - 27 मेगाहर्ट्ज | ||
आउटपुट घड़ी अधिकतम | 98 एमपी/एस (समानांतर या 2-लेन एमआईपीआई) | ||
जवाबदेही | 2.0 वी/लक्स-सेकंड | ||
बिजली की खपत | 1080P30 MIPI मोड: 282mW। | ||
1080P30 समानांतर मोड: 252mW | |||
एसएनआरमैक्स | 39 डीबी | ||
डानामिक रेंज | 69.5 डीबी | ||
वोल्टेज आपूर्ति | आई/ओ/डिजिटल | 1.7-1.9V (1.8V नाममात्र) या 2.4-3.1V (2.8V नाममात्र) |
|
डिजिटल | 1.7–1.9V (1.8 V नाममात्र) | ||
अनुरूप | 2.7-2.9V | ||
परिचालन तापमान (जंक्शन) -टीजे |
-30°C से + 70°C | ||
पैकेज विकल्प | 6.28 मिमी x 6.65 मिमी सीएसपी |
• 1080पी 30 हाई-डेफिनिशन डिजिटल वीडियो कैमकॉर्डर
• वेब कैमरे और वीडियो कॉन्फ्रेंसिंग कैमरे
• सुरक्षा
