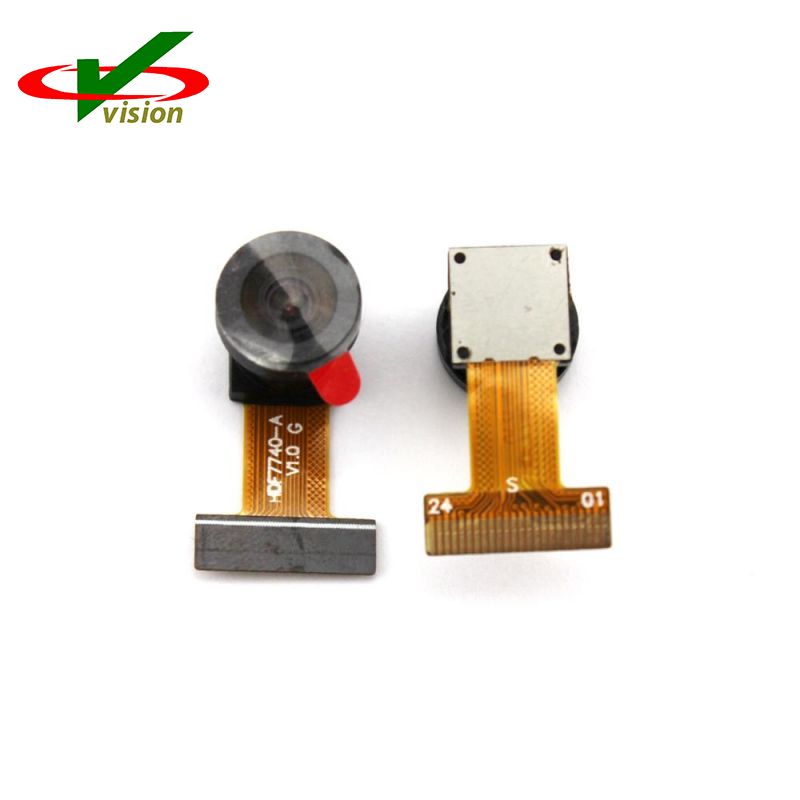

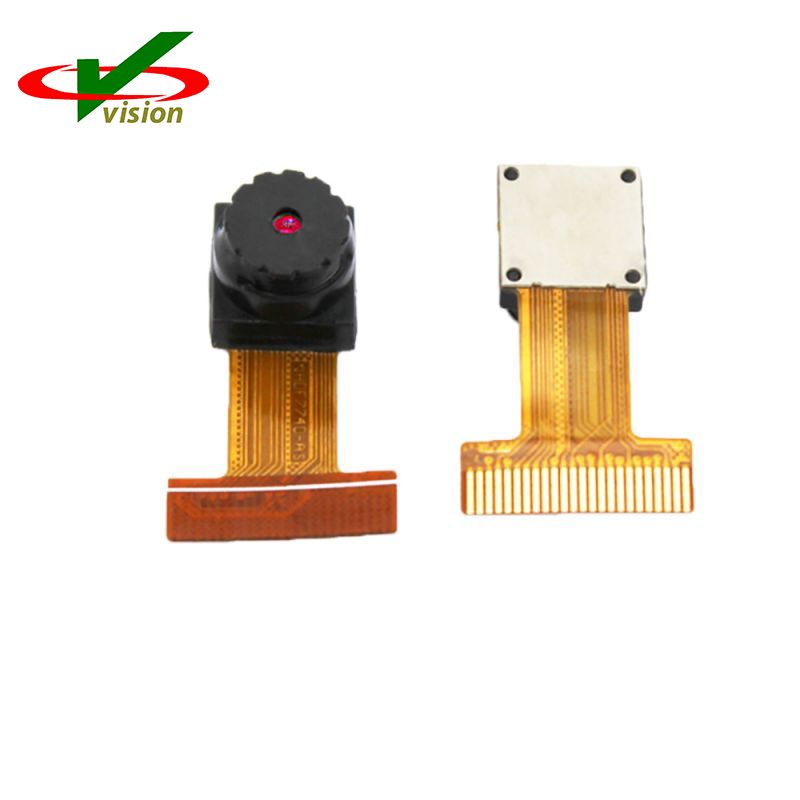

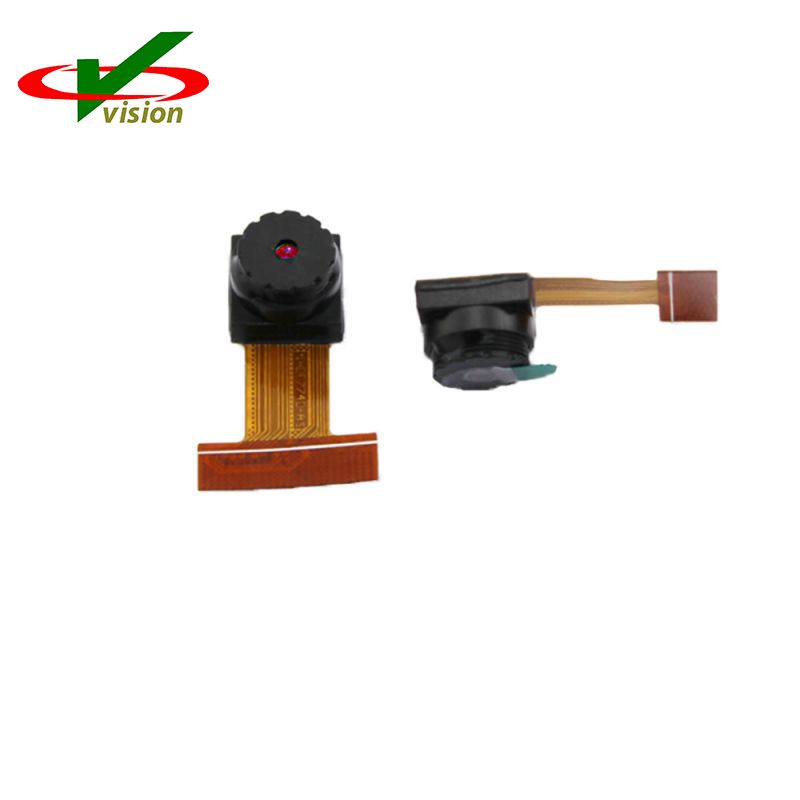

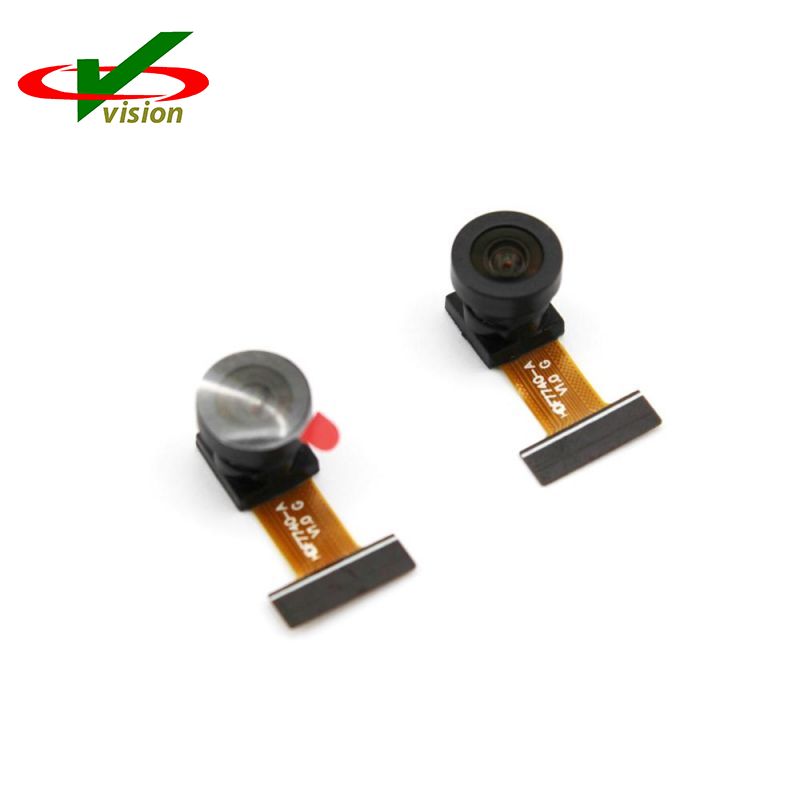

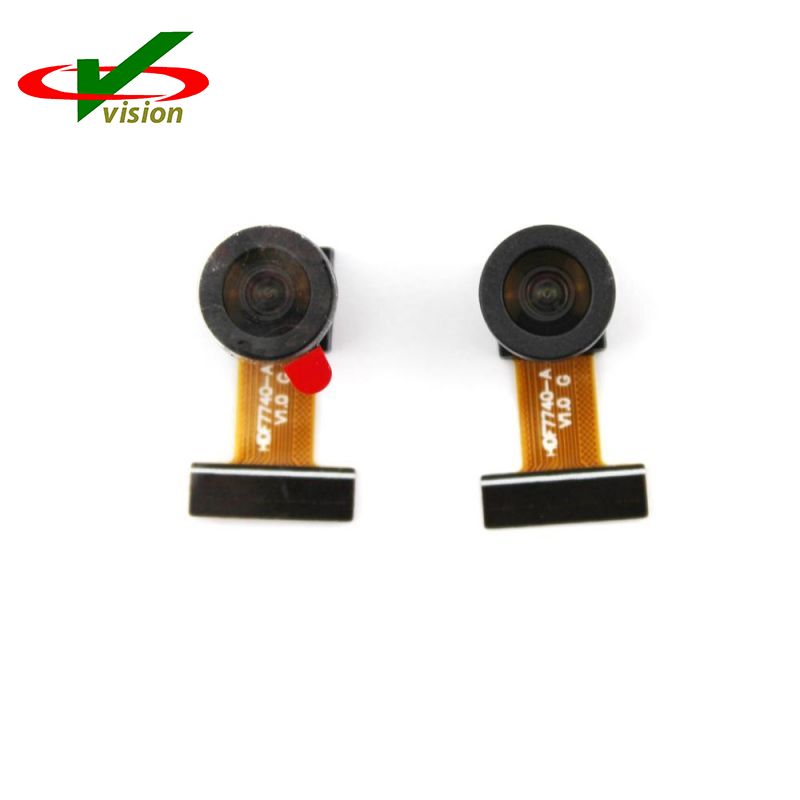

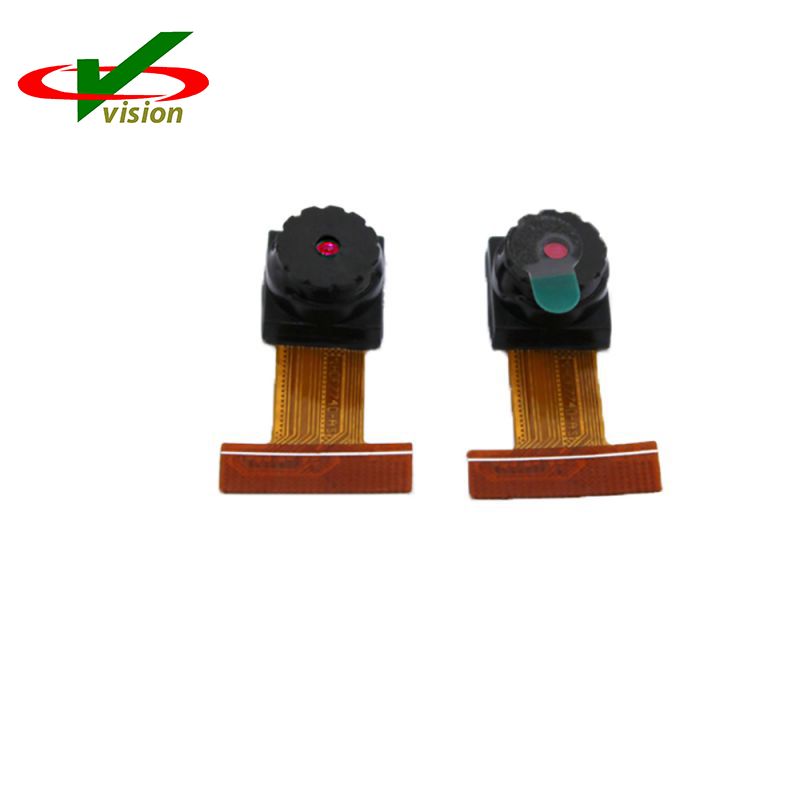

CMOS लेंस कैमरा मॉड्यूल OV7740 एक डिजिटल वीडियो समानांतर पोर्ट का समर्थन करता है, और पूर्ण-फ्रेम, उप-नमूना, विंडो या स्केल्ड 8-बिट/10-बिट RAW RGB और 8-बिट YUV छवियां प्रदान करता है।CMOS लेंस कैमरा मॉड्यूल OV7740 छवि गुणवत्ता, स्वरूपण और आउटपुट डेटा ट्रांसफर पर पूर्ण उपयोगकर्ता नियंत्रण के साथ वीजीए रिज़ॉल्यूशन में 60 फ्रेम प्रति सेकंड (एफपीएस) और क्यूवीजीए रिज़ॉल्यूशन में 120 एफपीएस पर काम कर सकता है।
CMOS लेंस कैमरा मॉड्यूल OV7740 एक कम पावर, उच्च संवेदनशीलता वाला VGA CMOS इमेज सेंसर है जो एक छोटे पदचिह्न में सिंगल-चिप VGA कैमरे की पूर्ण कार्यक्षमता प्रदान करता है।
1. आउटपुट स्वरूपों के लिए समर्थन: RAW RGB और YUV
2. छवि आकारों के लिए समर्थन: वीजीए, क्यूवीजीए, सीआईएफ और कोई भी छोटा आकार
3. ब्लैक सन रद्दीकरण के लिए समर्थन
4. आंतरिक और बाहरी फ़्रेम सिंक्रनाइज़ेशन के लिए समर्थन
5. मानक एससीसीबी सीरियल इंटरफ़ेस
6. डिजिटल वीडियो पोर्ट (डीवीपी) समानांतर आउटपुट इंटरफ़ेस
7. एम्बेडेड वन-टाइम प्रोग्रामेबल (ओटीपी) मेमोरी
8. कोर के लिए ऑन-चिप फेज़ लॉक लूप (पीएलएल) एंबेडेड 1.5 वी रेगुलेटर
सरणी का आकार: 656 x 488
बिजली की आपूर्ति:
कोर: 1.5VDC ± 5%
एनालॉग: 3.3V ± 5%
आई/ओ: 1.7 ~ 3.47 वी
तापमान सीमा: संचालन: -30°C से 70°C
स्थिर छवि: 0° C से 50° C
आउटपुट स्वरूप: - 8-/10-बिट कच्चा आरजीबी डेटा - 8-बिट YUV
लेंस का आकार: 1/5"
इनपुट घड़ी आवृत्ति: 6 ~ 27 मेगाहर्ट्ज
अधिकतम छवि स्थानांतरण दर:
वीजीए (640x480): 60 एफपीएस
क्यूवीजीए (320 x 240): 120 एफपीएस
संवेदनशीलता: 6800 एमवी/(लक्स-सेकंड)
अधिकतम एक्सपोज़र अंतराल: 502 x tROW
पिक्सेल आकार: 4.2 μm x 4.2 μm
छवि क्षेत्र: 2755.2 μm x 2049.6 μm
पैकेज आयाम: 4185μmx4345μm
